噴涂行業(yè)中噴粉工藝的優(yōu)缺點(diǎn)

1，粉末涂料不含任何溶劑。是100%固體分的涂料，它的制造、運(yùn)輸、貯存和施工解決了因溶劑而造成的污染問題，改善了操作人員的勞動(dòng)條件，有利于操作人員的身體健康。

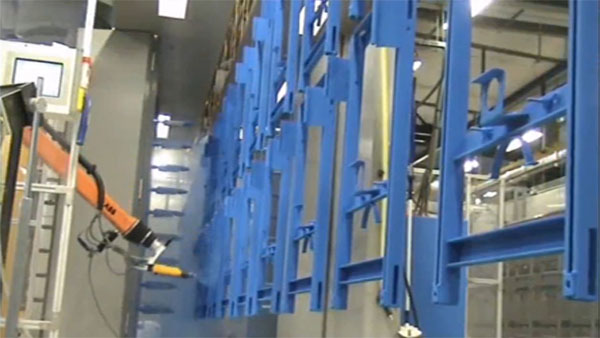

　　2，簡化涂裝工藝。采用噴粉工藝涂裝只需噴粉、固化、冷卻等3道工序，一次成膜。大大簡化了涂裝工序，縮短了生產(chǎn)周期，當(dāng)天就能出產(chǎn)品。在粉末涂料靜電涂裝中，配置自動(dòng)涂裝機(jī)械和回收循環(huán)系統(tǒng)，就能形成自動(dòng)化生產(chǎn)，從而節(jié)省了能源和資源，提高了生產(chǎn)效率。

　　3，粉末涂料利用率高。一次上粉率可以達(dá)到70%以上，粉末涂料可以直接涂覆至被涂物表面，經(jīng)烘烤固化后形成涂膜，而且未被涂上的粉末回收后可再送入供粉系統(tǒng)中使用，粉末涂料的利用率約在95%以上。

　　4，粉末涂膜性能好、堅(jiān)固耐用。粉末涂料可以利用常溫不溶于溶劑的樹脂，或不易溶解而無法液體化的高分子樹脂來制備具有各種功能的高性能涂膜。且粉末涂料在制備或成膜時(shí)，沒有溶劑加入和釋放，不會(huì)產(chǎn)生貫通涂膜的針孔，因此涂膜更致密。

　　噴涂行業(yè)中噴粉工藝的優(yōu)缺點(diǎn)

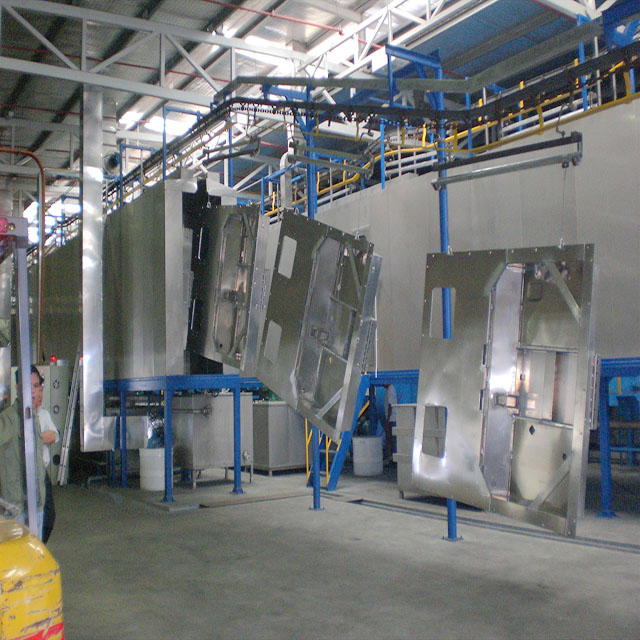

5，可實(shí)現(xiàn)一次性涂裝粉末涂料。一次涂裝就能得到50～300μm厚的涂膜，并且不易產(chǎn)生油漆厚涂時(shí)的滴垂或積滯(積油)，不發(fā)生溶劑針孔，不造成厚膜涂裝的缺陷，而且邊角覆蓋率也很高。而油漆一般一次涂裝的膜厚在5～20μm，如果要得到厚涂膜或中高檔要求的涂膜，必須經(jīng)過多次涂裝方可實(shí)現(xiàn)。

　　6，不易實(shí)現(xiàn)涂層薄膜化，由靜電噴塑的工藝原理所致，粉末涂料的膜厚一般均在50μm以上，即使粉末涂料精良，施工條件良好，最低的膜厚也在40μm左右，要形成40μm以下的涂膜目前十分困難。

　　7，涂膜的外觀平整度略差。由于粉末涂料是借助于加熱熔融而流平在被涂物上的，所以其熔融粘度高，易呈輕微桔皮狀，涂膜平整度不如油漆。

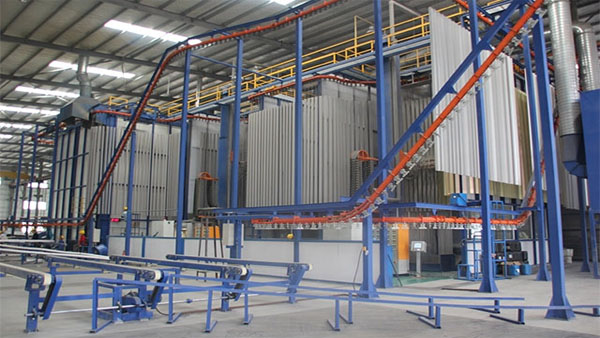

　　噴涂行業(yè)中噴粉工藝的優(yōu)缺點(diǎn)8，具有一定的局限性。噴粉工藝的局限性主要表現(xiàn)在3個(gè)方面：首先由于粉末涂料固化溫度一般均在160℃以上，這就限制了其在一些不耐熱的產(chǎn)品(如塑料)上的應(yīng)用;其次由于噴塑工藝絕大多數(shù)采用靜電噴涂，因此被涂物必須能導(dǎo)電，這就要求被涂物須是金屬件，如果是非金屬件則表面必須經(jīng)過導(dǎo)電處理，并且能耐160℃以上的溫度。
